Punto Racing GT BOX – 3 en 1 – Calentador de Ruedas/Culata/Bujía ;)

abril 10, 2019

Os presento la Puntoracing GT Box 3 en 1 !  1 – Calentador de Ruedas / 2 – Calentador de Culata / 3 – Calentador de Bujía

La idea surgió por la necesidad de no llevar tantos trastos encima y poder agruparlo todo en uno.

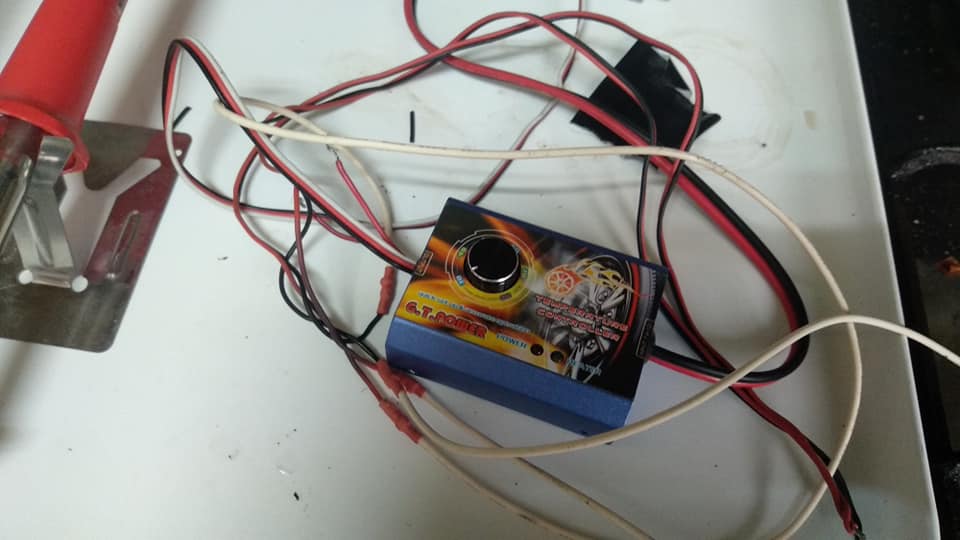

Calentador de Ruedas sencillo GT Power ( Utilizado para Calentar la culata )

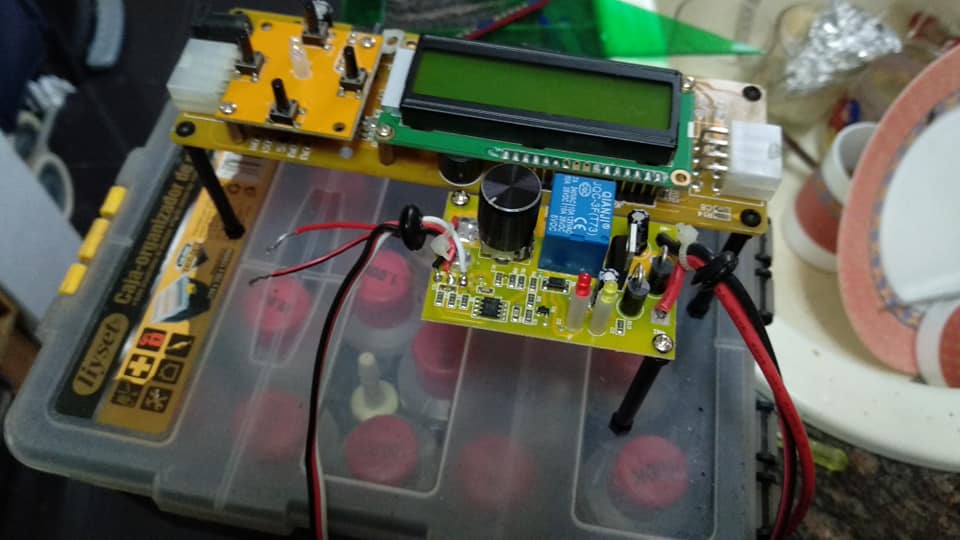

Calentador Ruedas 1/10 GT Power ( Compradas a partes las fundas para 1/8 )

Chispómetro Ultimare Racing



La idea era poder alimentarlo con la lipo que tengo en la mesa de arranque de 14,8v y 5000Mha 70C. Funcionar funciona , pero se consume demasiado rápido, así que dedicaré una lipo exclusiva para la GT Box.

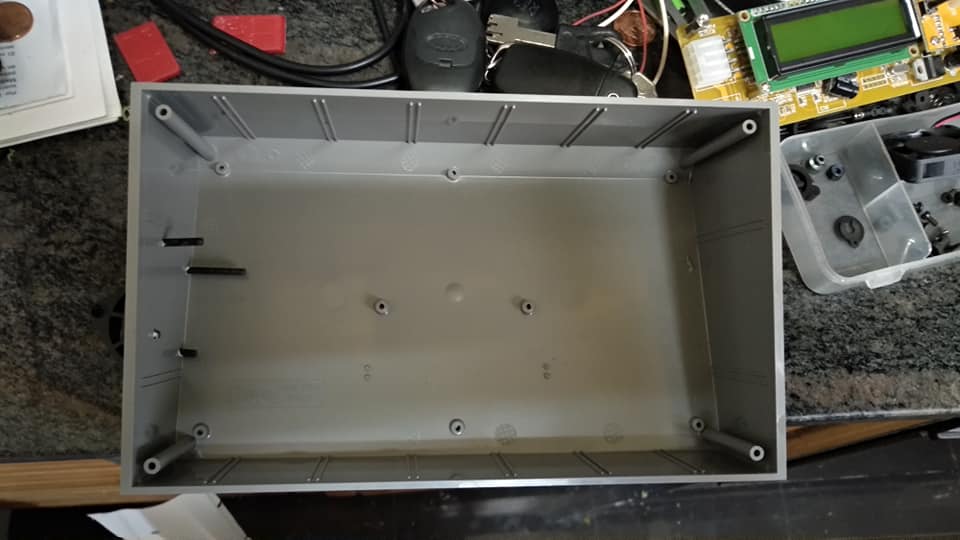

Lo primero era encontrar una caja adecuada y la encontré :

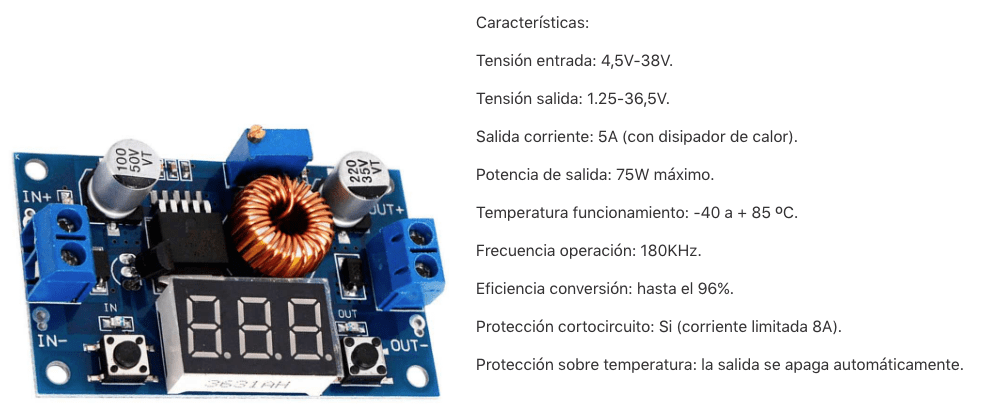

En segundo lugar era saber como iba a alimentar todos los componentes a sus voltajes correctos , así que buscando por san google encontré unos reguladores de tensión que se adaptaban a mis necesidades :

Yo la voy a alimentar a 14,8v y la salida para el Calentador de culatas y el Calentador de ruedas la puedo poner a 12v y a 1,25v para el chipómetro, además la idea era instalar unos ventiladores as 12v con un termostato para regular la temperatura en el interior de la caja.

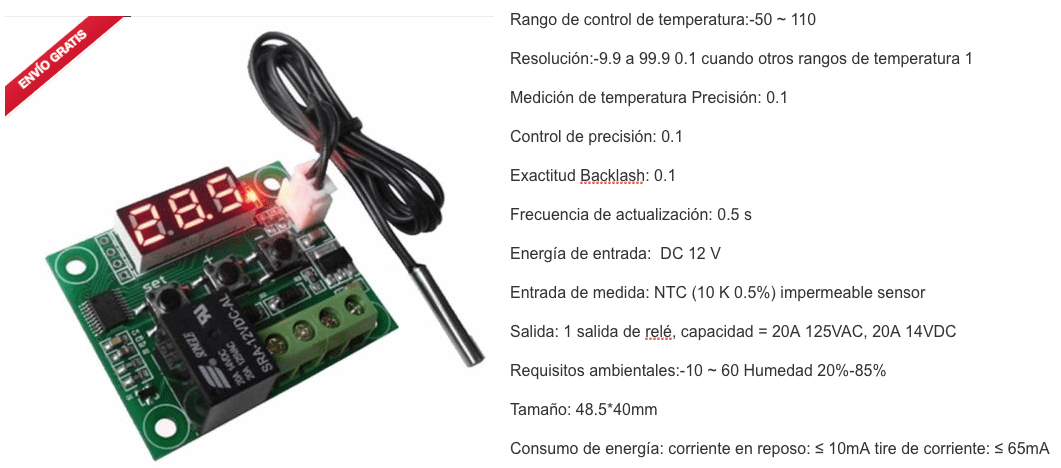

Termostato regulable para controlar la temperatura dentro de la caja :

Con este termostato podemos regular a través de unos ventiladores , la temperatura en el interior de la caja, yo lo tengo programado para que se activen cuando llegue a 40 grados y se apaguen lógicamente cuando baje.

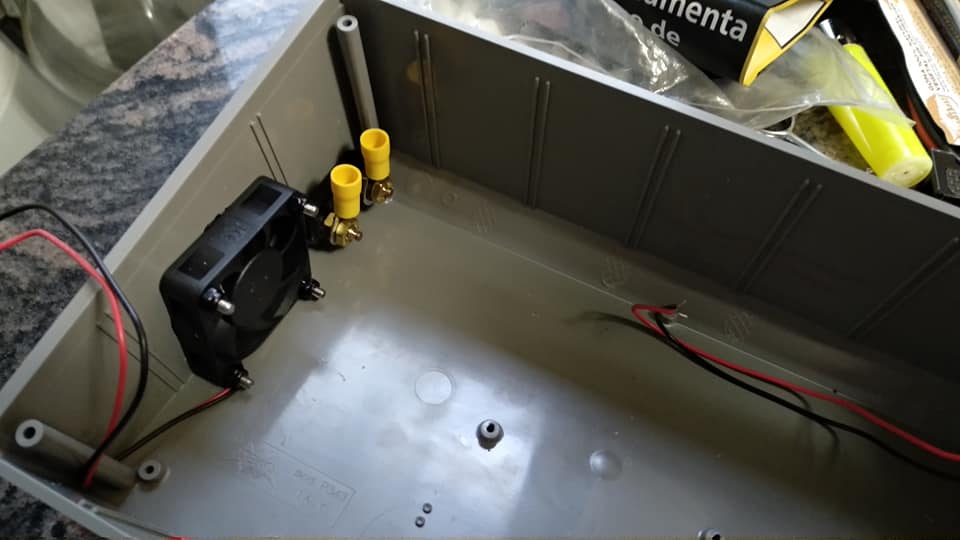

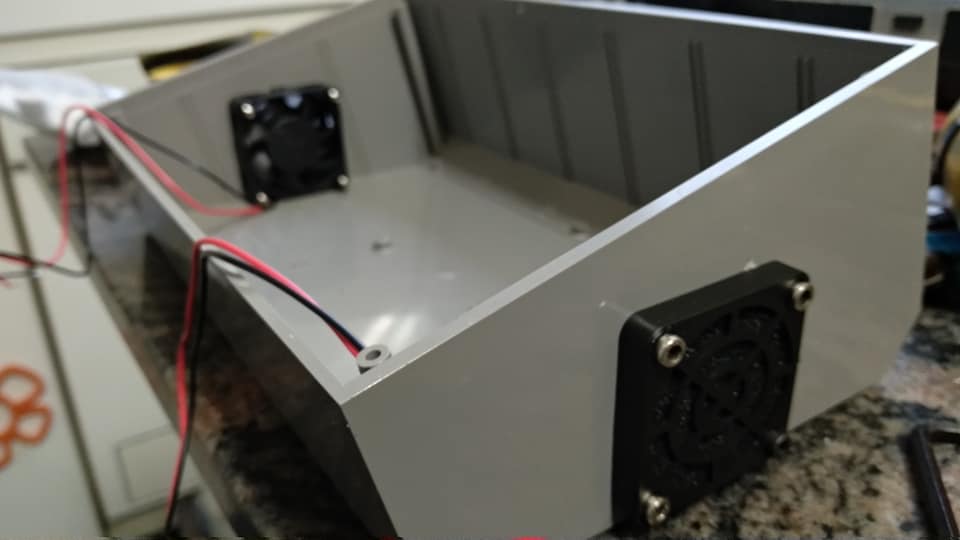

Instalación de ventiladores

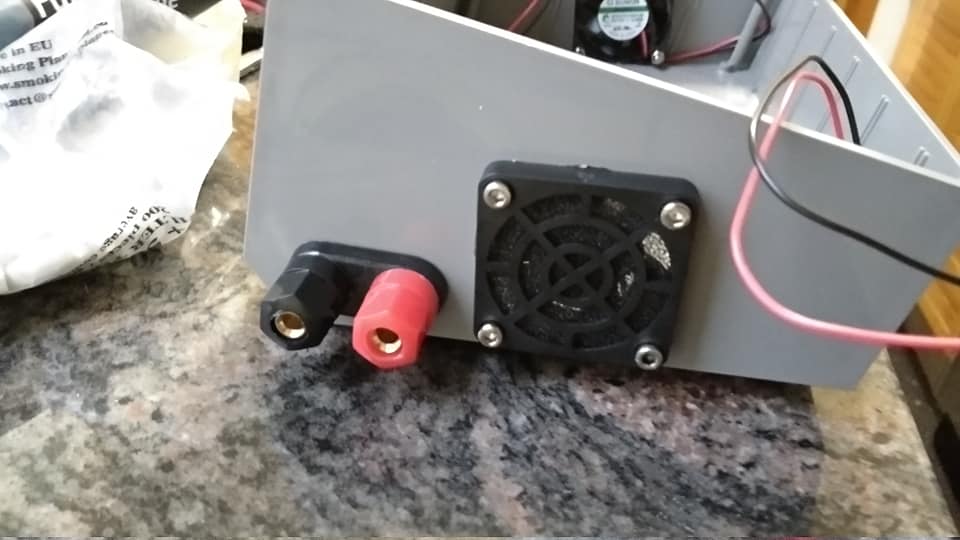

Entrada general de corriente a través de bananas
Interior de las conexiones de banana

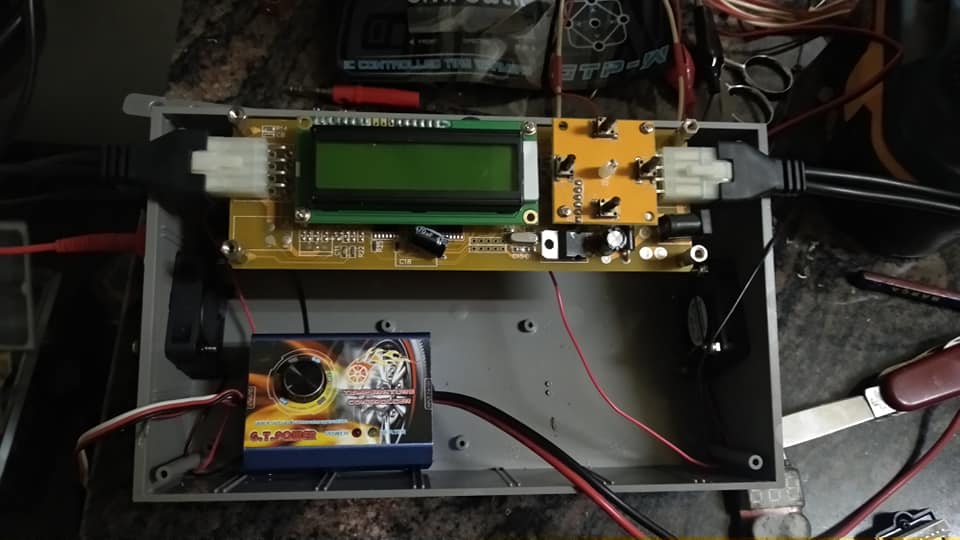

Calentadores de ruedas desmontados para instalar en la caja



En realidad estos componentes están instalados en la tapa de la caja pero así se ve lo que ocupan

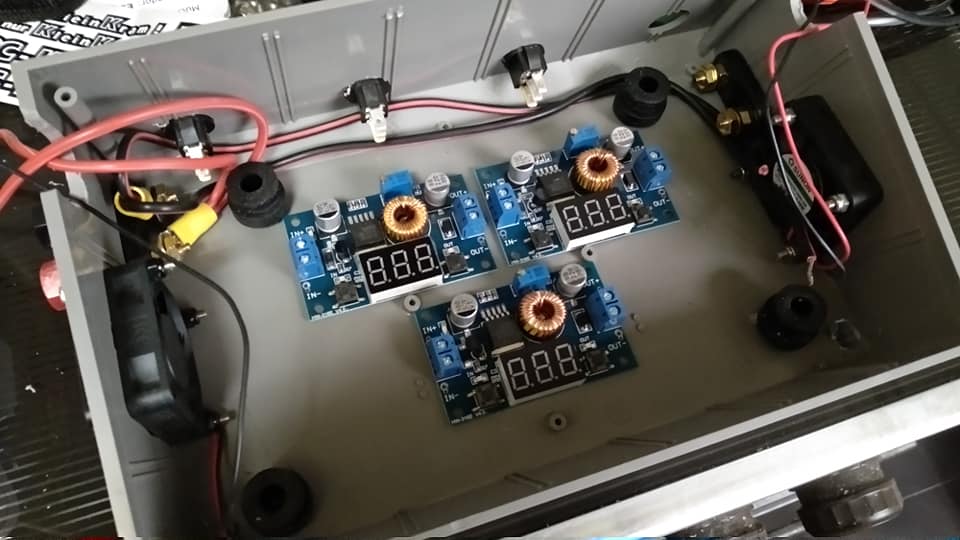

Disposición de los reguladores de voltaje



Primeros pasos del cableado , ya con el termostato general instalado

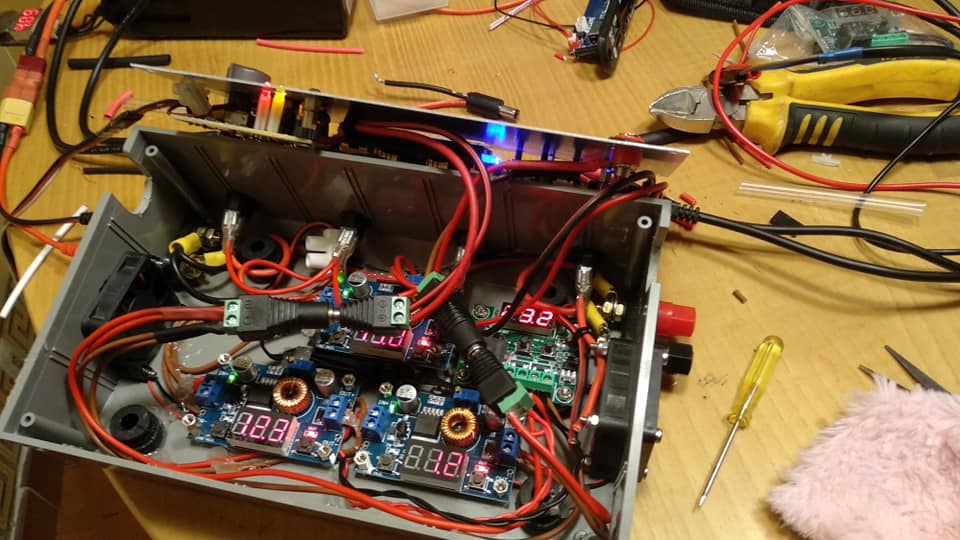

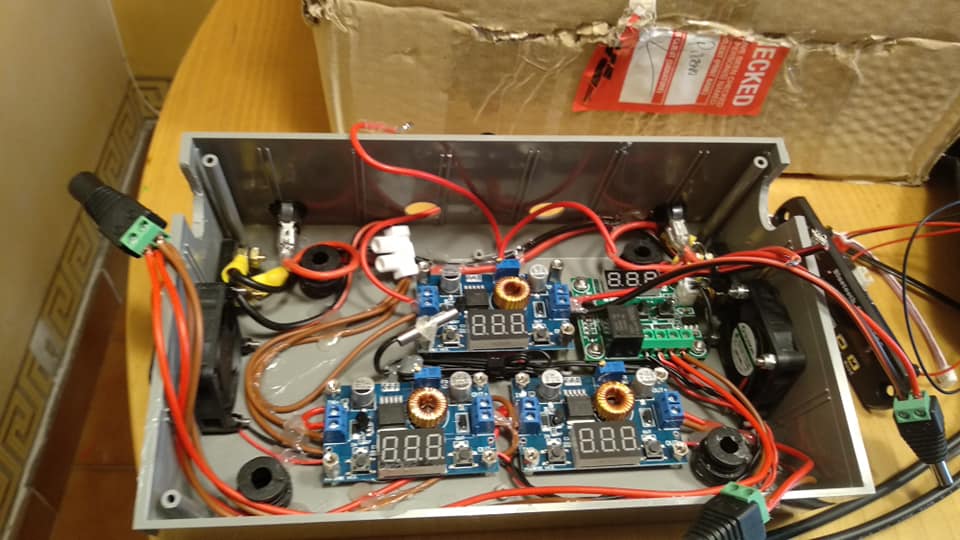

Todos los componentes conectados

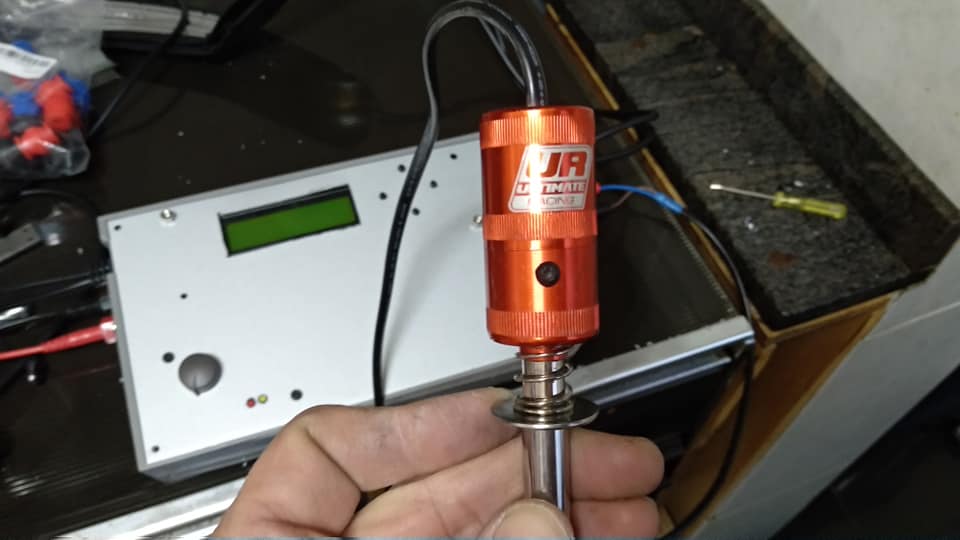

Calentador de bujía modificado con bananas

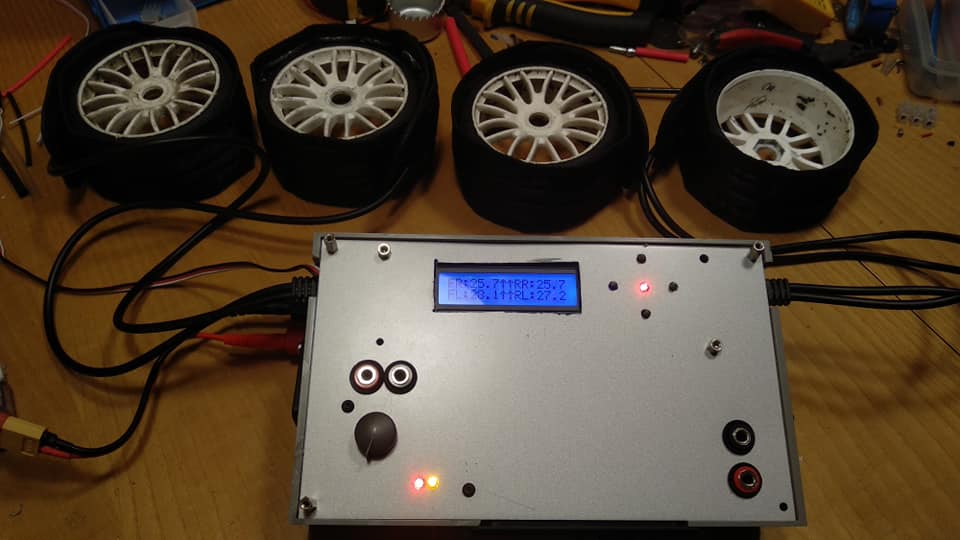

Prueba del calentador de ruedas

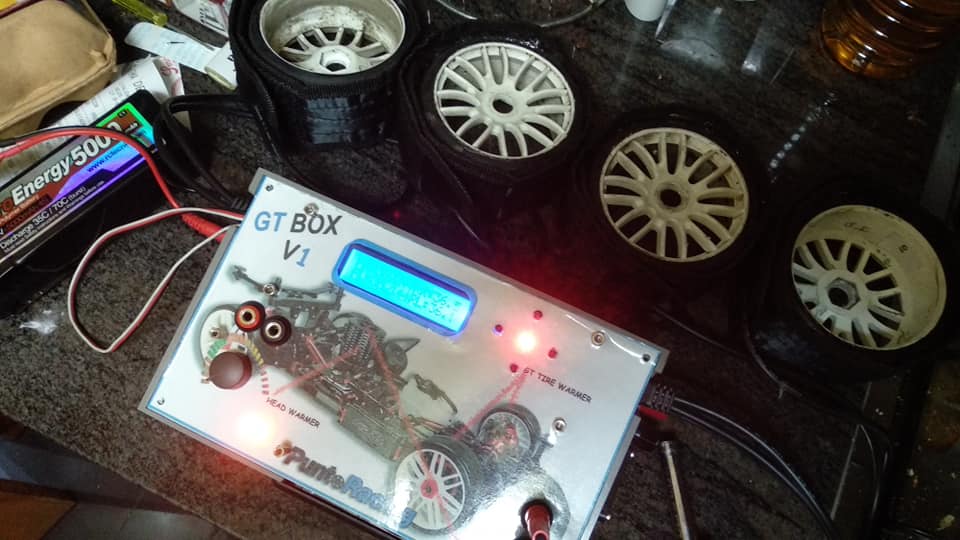

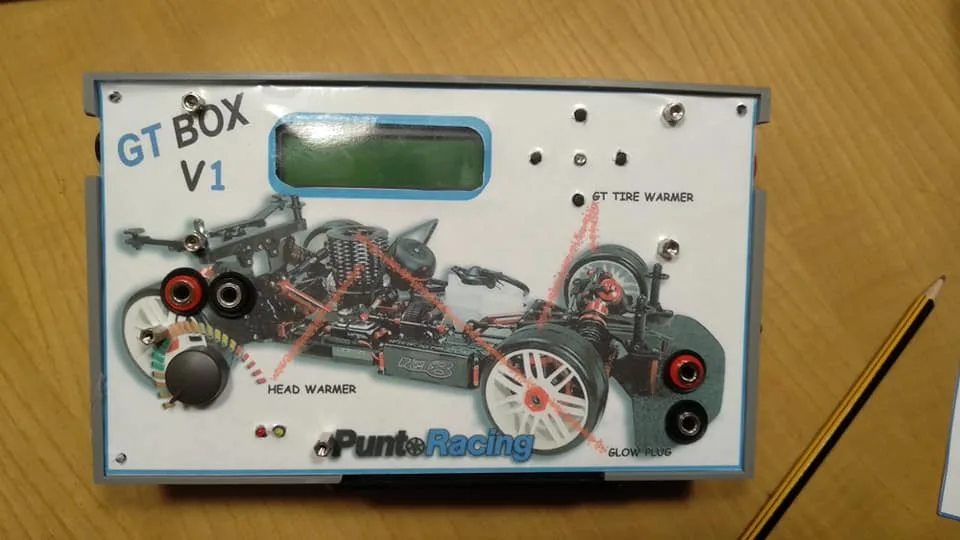

Resultado Final

En fin , espero no salir ardiendo ! Por si acaso no os acerquéis mucho a mi en los boxes ! 😉
